Чертежи КМД на конструкции промышленных зданий и складов

Промышленные здания, цеха, склады-это область, где стоимость разработки КМД может снижаться до  200-300 рублей в расчёте на тонну металлоконструкций, особенно в массивных конструкциях с весом от 500 тонн и выше, и особенно там, где широко применяются горячекатаные или сварные металлические двутавры типоразмеров 35-40-50-60 видов Б (балочные), К (колонные), Ш (широкополочные), горячекатаные швеллеры типоразмеров 20-30-40. Такие сооружения нередко обладают хорошей повторяемостью технических решений в соединениях и элементах, что серьёзно  облегчает задачу при деталировке КМД и снижает информационный объём проекта.

Если по зданию предстоит также разработка деталировки фахверка для крепления кровельного и стенового профнастила или сэндвич-панелей, то это заметно увеличивает условную стоимость работ. По желанию заказчика наши специалисты разработают и схемы раскладки профнастила, однако такую задачу ставят перед нами обычно не более чем в 10-15% случаев.

Очень важным моментом при работе с массивными, несущими большие нагрузки конструкциями является качественный расчёт опорных усилий, действующих в элементах металлоконструкций, выполненный в разделе КМ. Наши специалисты дополнительно перепроверяют расчёты в тех местах, которые по нашему мнению являются критическими. Не секрет, что получаемые Инженерным центром КМД для разработки комплекты документации КМ иногда совсем не имеют расчёта опорных усилий элементов. В таком случае мы предлагаем заказчику заставить разработчика КМ полностью выполнить свои обязанности, то есть сделать необходимые расчёты в виде таблицы по элементам и дополнить ими проект КМ.

Иногда в получаемой документации КМ в жёстких узлах отсутствует момент, а в шарнирных узлах наоборот, присутствует момент, но такие частные вопросы легко решаются в треугольнике "разработчик КМД-заказчик-разработчик КМ". Вопрос взаимодействия деталировщиков КМД с заказчиком, а через него и с разработчиком КМ решается отрегулированной до уровня автоматизма системой, созданной Инженерным центром исходя из практического опыта и работающей уже многие годы без сбоев. Все возникающие в ходе проектирования КМД вопросы по исходной документации проходят двойную экспертизу на предмет целесообразности и степени важности и только после этого направляются на решение. Делается это с целью минимизации переписки между инстанциями. С этой же целью большинство вопросов по качеству документации КМ, возникающих при разработке КМД, решается самими разработчиками раздела КМД в пределах их компетенции.

Чертежи КМД на конструкции промышленных зданий и складов

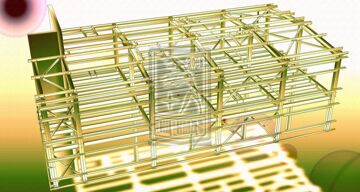

Объекты, разработанные Инженерным центром

Комплект деталировочных чертежей на здание Молокозавода
Комплект деталировочных чертежей на здание Молокозавода
Чертежи КМД ЗРУ 110 кВ, БСК, ОПУ. Ямало-Ненецкий АО
Чертежи КМД ЗРУ 110 кВ, БСК, ОПУ. Ямало-Ненецкий АО
Чертежи КМД на цех горячего цинкования. Покровский авторемонтный завод.
Чертежи КМД на цех горячего цинкования. Покровский авторемонтный завод.
Деталирововчная документация на корпус цеха Тайшетской анодной фабрики (РУСАЛ)
Деталирововчная документация на корпус цеха Тайшетской анодной фабрики (РУСАЛ)
Чертежи на здание мини-ТЭЦ. Республика Беларусь
Чертежи на здание мини-ТЭЦ. Республика Беларусь
Чертежи на каркас здания мини-ТЭЦ
Чертежи на каркас здания мини-ТЭЦ
Разработка документации на каркас станции обслуживания автомобилей
Разработка документации на каркас станции обслуживания автомобилей
Чертежи КМД для объекта "Пост ЭЦ". Северо-Кавказская железная дорога.
Чертежи КМД для объекта "Пост ЭЦ". Северо-Кавказская железная дорога.
Чертежи КМД на складское здание. Московская обл.
Чертежи КМД на складское здание. Московская обл.
Чертежи КМД на участок "Объект 2.34. Перегрузочный узел". Пермский край
Чертежи КМД на участок "Объект 2.34. Перегрузочный узел". Пермский край

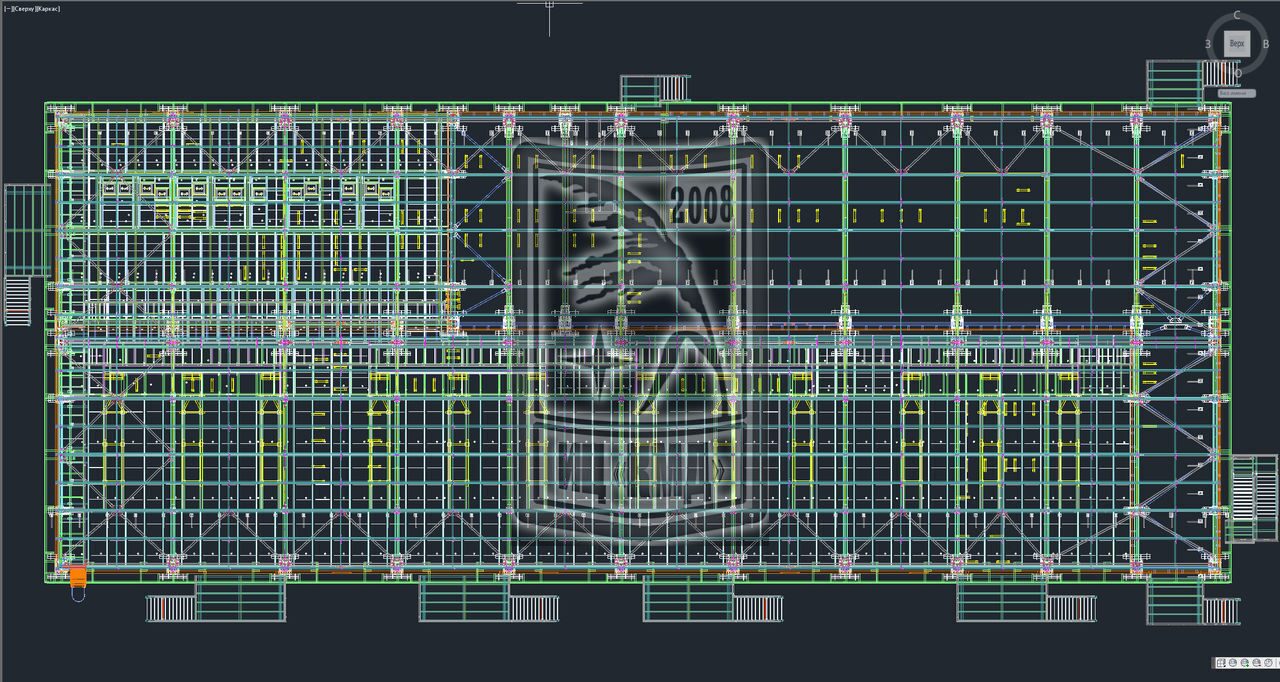

Документация на металлоконструкции здания для проекта "ВЛ 220 кВ Надым-Салехард"
